Технические и рабочие характеристики силовых трансформаторов ТМГ

Предназначение типовых трансформаторов серии ТМГ

Трансформатор силовой масляный серии ТМГ предназначается для использования в энергосетях переменного тока с частотой 50 герц и напряжением 6/10 киловольт. Работает на масляном охлаждении, переключение выводов обмоток должно производиться при отсутствующем возбуждении.

Силовой трансформатор ТМГ категории У1, изготавливается согласно ГОСТу 15150, и является заменой морально устаревших трансформаторов типа ТМ. Эксплуатационные требования:

- тр-тор может эксплуатироваться на высоте не выше 1 тыс. метров над уровнем моря;

- устройство не может быть подвержено внешним механическим воздействиям: тряске, вибрации, ударам;

- среда окружения – без присутствия агрессивные паров, не взрывоопасная;

- рабочий температурный диапазон от -45°С до +40°С;

- устанавливается строго вертикально.

Силовой трансформатор ТМГ используют в электрических установках, которые подвергаются климатическим воздействиям в виде гроз с последующим образованием перенапряжений с соблюдением мер 1ГГ.672 233.001 РЭ.

Тр-тор ТМГ обеспечен изоляцией по «Б» уровню, соответственно ГОСТ 1516.3 класса, а стойкостью к нагреву по «А» уровню по ГОСТ 8865.

Механическое устройство. Основные технические характеристики

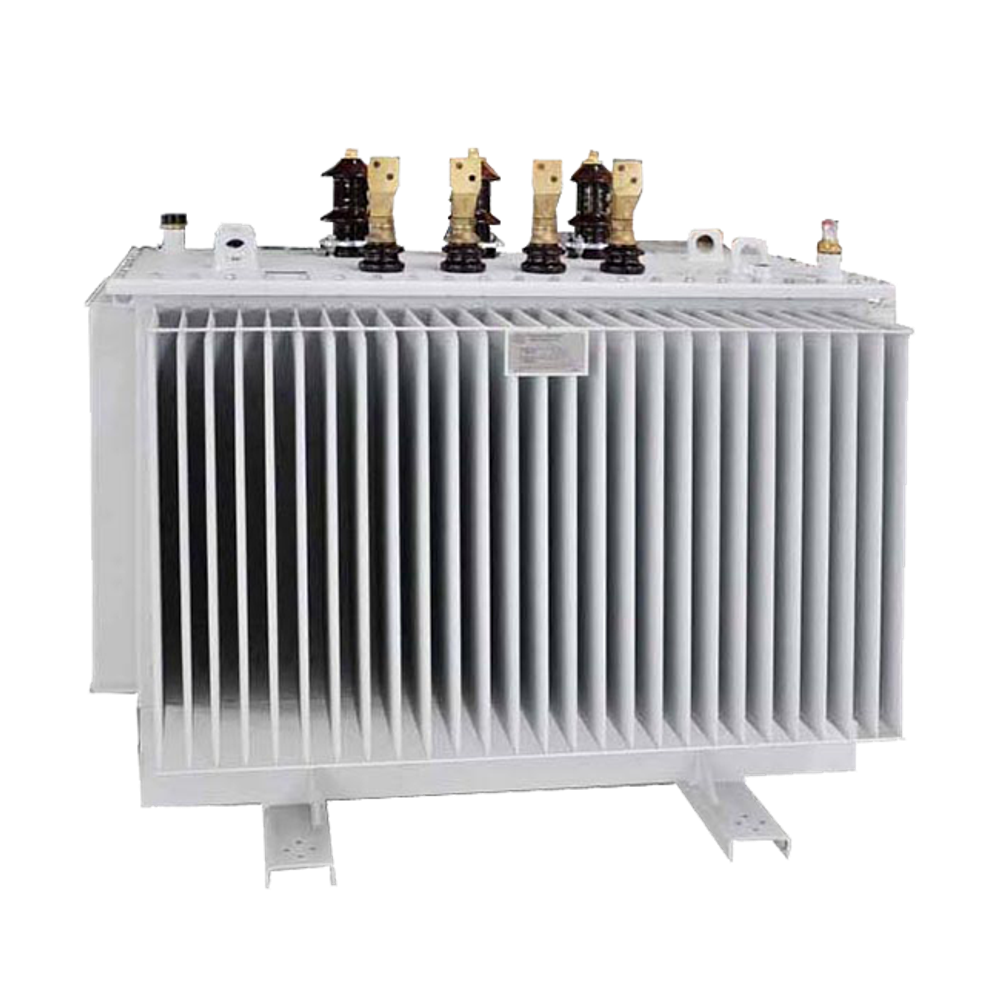

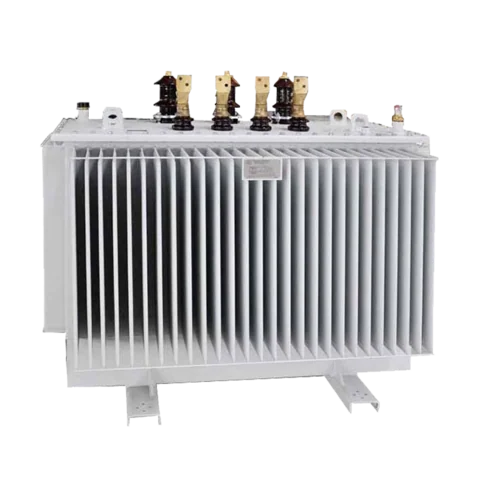

Трансформатор масляный ТМГ, с пробивным напряжением не меньше 40 кВ, относится к трехфазным преобразователям, состоящим из активной части, маслобака и функциональной крышки.

На крышке бака тр-ра располагается предохранительный клапан, приводной переключатель, выводы для ВН и НН, термометр спиртового типа, показатель масляного уровня и обязательно имеются подъемные петли для аппарата. В приложении Б указаны основные габариты, размеры и массы тр-ров, указания для проведения установочных и присоединительных действий.

Бак заполняется специальным трансформаторным маслом, полностью герметичен.

Активная часть включает магнитопроводную часть, обмоток и отводных концов ВН/НН, верхние и нижние пресс-балки, а также переключатель ответвляющихся выводов обмотки высокого напряжения. При этом активная часть имеет жесткое соединение с крышкой бака.

Трехстержневые сердечники магнитопроводной системы производятся из холоднокатаной электротехнической стали. Концентрические обмотки изготавливаются из алюминиевых проводов с сечением в виде круга или прямоугольника, возможно использование специальной ленты (1ГГ.672 233.001 РЭ).

Для изготовления основания, пресс-балок и других частей устройства используются конструкционные стали.

Регулировка напряжения обмотки ВН в пределах ±5 % производится переключателем, размещенным вверху активной части, ступенями по 2,5 %, трансформатор отключается от электросети (Приложение В).

В комплект вводов (ВН, НН) входят съемные контактные зажимы.

Трансформаторные маслобаки состоят из гофрированной емкости днища с наваренными к нему опорами из швеллера, верхней рамы. На опорах имеются транспортировочные ролики для перемещения аппарата. Внизу находится сливная пробка для замены масла. Также на баке имеется металлическая шина, обеспечивающая заземление трансформатора. Снаружи маслобак покрывают устойчивыми к внешним воздействиям средствами.

Герметичность соединяемых деталей обеспечивается маслостойкой уплотнительной резиной.

Уровень масла для тр-ра определяется с помощью указателя-поплавка, смонтированного на крышке бака (приложение Г).

Температура трансформаторного масла в верхних слоях определяется благодаря гильзе-термометру спиртового типа.

Предохранительный клапан позволяет при необходимости уменьшить повышенное давление.

Опломбирование и маркировка

На корпусе тр-ра закрепляется пластина с основными техническими данными и показателем схем регулировки напряжения.

На крышке указана маркировка фаз возле вводов (ВН, НН). 1ГГ.672 233.001 РЭ

На стенке бака сбоку располагается маркировка, обозначающая заземление – « ».

Опломбирование тр-ра производится с помощью, накладываемой между баком и поверхностью крышки пломбы, при этом отдельно пломбируется и предохранительный клапан, указатель уровня масла и сливная пробка.

Если обнаруживается нарушение установленных пломб, то предварительно оговоренные и документально зафиксированные гарантии теряют свою силу.
