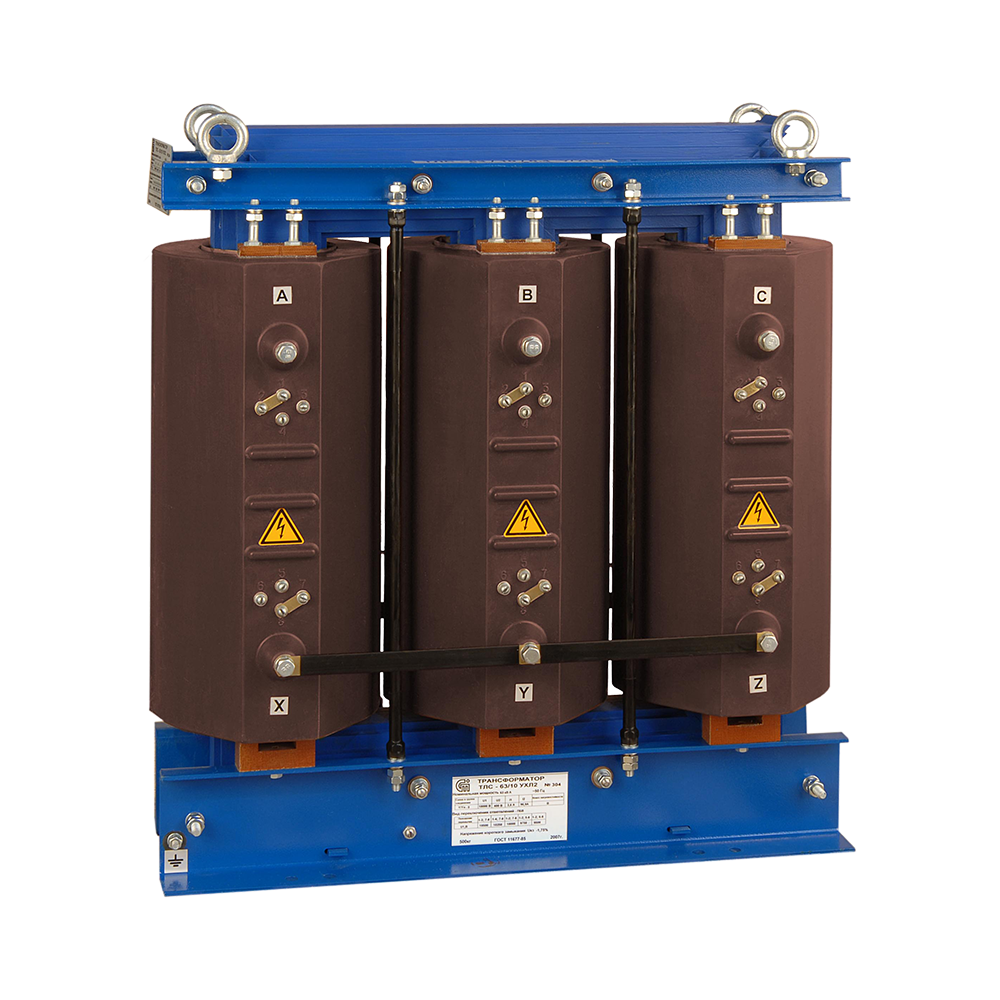

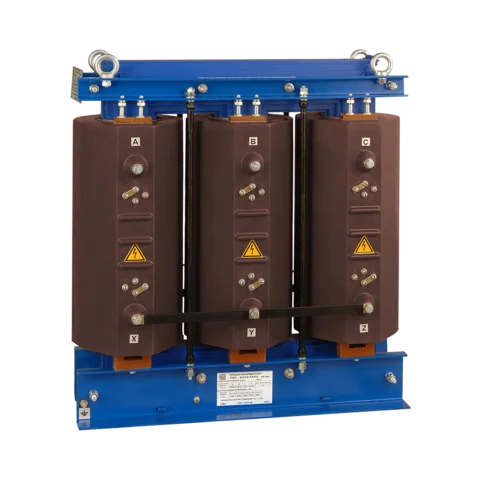

Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 20 кВ

Назначение

Трансформаторы силовые сухие с литой изоляцией серии ТЛС изготавливаются по ТУ 16-2006 ОГГ.670.121.044 ТУ в классе напряжения 20 кВ, мощностью 40 кВА, климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150.

Применение литой изоляции позволяет обеспечить высокий уровень пожаробезопасности. Класс воспламеняемости FH (ПГ) I по ГОСТ 28779.

Обмотки литых трансформаторов обладают высокой механической прочностью и устойчивы к воздействию токов короткого замыкания. Литая изоляция обмоток пыле и влагонепроницаемая, что исключает процесс сушки перед вводом в эксплуатацию, в отличие от трансформаторов с воздушно барьерной изоляцией.

Учитывая расположение РФ в нескольких климатических районах, трансформаторы выполнены климатического исполнения УХЛ с нижним значением температуры при транспортировании, хранении и эксплуатации -60º С. Для усиления механической прочности каждый слой обмотки армируется стеклосеткой.

Применение схемы шихтовки «Step-lap» для стали с малыми удельными потерями, а так же уменьшение магнитной нагрузки позволило получить относительно низкий уровень потерь и тока холостого хода и снизить уровень шума.

Трансформаторы предназначены для эксплуатации в следующих условиях:

- высота установки над уровнем моря – не более 1000 м ( свыше 1000 м изготовление по отдельному заказу);

- температура воздуха при эксплуатации от минус 60ºС до плюс 50ºС с учетом перегрева внутри электроустановки;

- относительная влажность воздуха не более 100% при 25ºС;

- окружающая среда не взрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию ( атмосфера II по ГОСТ 15150);

- рабочее положение в пространстве – вертикальное.

Тепловая защита

Трансформаторы, мощность которых не превышает 63 кВА, имеют класс термостойкости «В», более мощные устройства – класс «F». Стандартная комплектация ТЛС от 250 кВА включает датчики температур. По требованию заказчика, на изделие устанавливается комплект вентиляторов, а также блок контроля температуры и вентиляции. Это, в свою очередь, придает ТЛС черты устройства с принудительным охлаждением и серьезно отражается на экономии мощности. В защиту обмоток трансформатора входят термоиндикаторы ДТСХХ4. К микропроцессорному блоку защиты (ТР100, БКТ 3, БКТ 2), установленному в сухом трансформаторе, прилагается русскоязычная инструкция по монтажу и программированию.

Силовые трансформаторы с литой изоляцией и естественным воздушным охлаждением используются обычно на узких отраслевых предприятиях, для питания населенных пунктов, в том числе, в широтах с непостоянным климатом.
