Опорные-проходные трансформаторы тока ТЛ-10

ТУ16 - 2010 ОГГ.671 225.012ТУ взамен ТУ16 - 2004 ОГГ.671 224.024ТУ

Трансформатор тока ТЛ-10 – это преобразователь высоких токовых значений в более низкие, пригодные для передачи информационных сигнальных импульсов к устройствам контроля либо на измерительные датчики. Целевое назначение – эксплуатация на трансформаторных установках и подстанциях переменного тока типа КТП, КРУ, с рабочей частотой 50 или 60 герц и напряжением по номиналу 10 киловольт.

Трансформаторы ТЛ-10 – условия эксплуатации

По климатическому исполнению производятся два типа трансформаторов ТЛ-10 – это категория У3 и Т3. Для правильной эксплуатации устройств необходимо выполнять следующие требования:

- размещение – на высоте менее 1000 метров над у.м.;

- стандартная рабочая температура в диапазоне от -45°С до +45°С, с учетом вероятности перегрева электрораспределительного оборудования;

- эксплуатация производится на сухих, непыльных, невзрывоопасных площадках (помещения, электрошкафы), где отсутствуют агрессивные испарения, газы;

- установка и подключение может осуществляться в любом положении.

Гарантия на трансформаторы дается на 5 лет с момента эксплуатации, практический срок эксплуатации – до 30-ти лет.

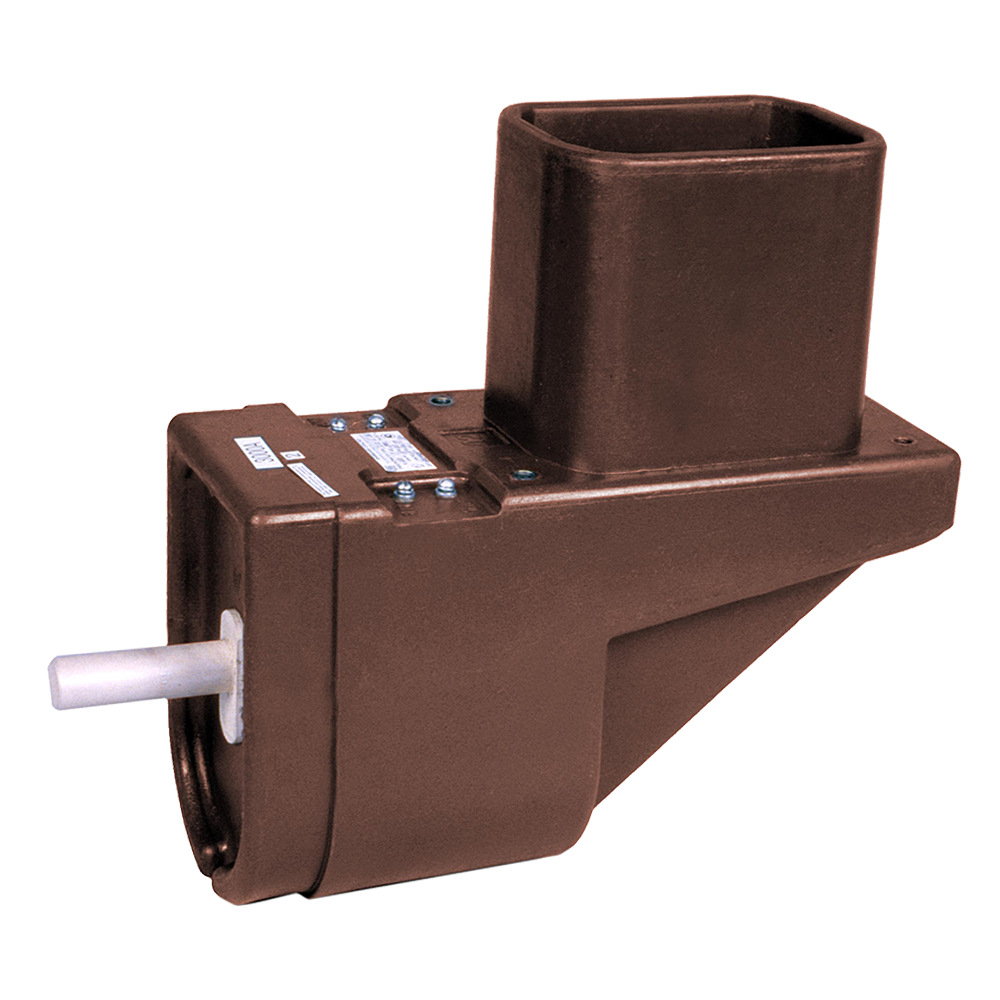

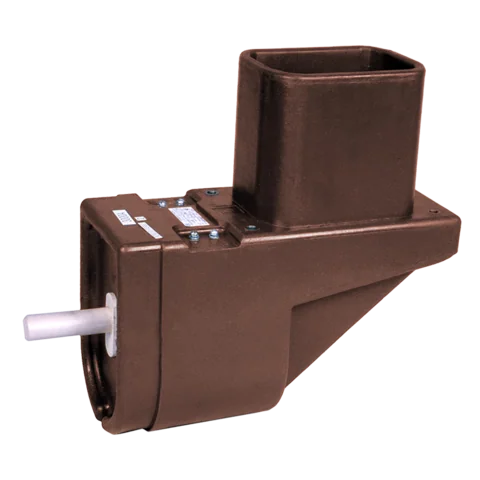

Краткое описание ТЛ-10

По техническому устройству трансформатор ТЛ 10 представляет собой конструкцию опорно-проходного типа. Магнитопроводы с вторичными обмотками и первичная обмотка заливается изоляционным компаундом из эпоксидной смолы и составляет единый монолитный блок.

Первичная обмотка подсоединятся к токопроводам с помощью плоской шины. Выводы вторичной обмотки вынесены в углубления на корпусе, и закрываются прозрачным колпаком для ограничения доступа к ним. Имеется возможность ставить на колпак предохранительные пломбы.

Производитель предоставляет возможность заказать трансформаторы на заказ:

- с 1/2/3/4-мя вторичными обмотками, с разными коэффициентами трансформации;

- с дифференциальной защитой;

- дополнительно может комплектоваться монтажной адаптационной плитой.
