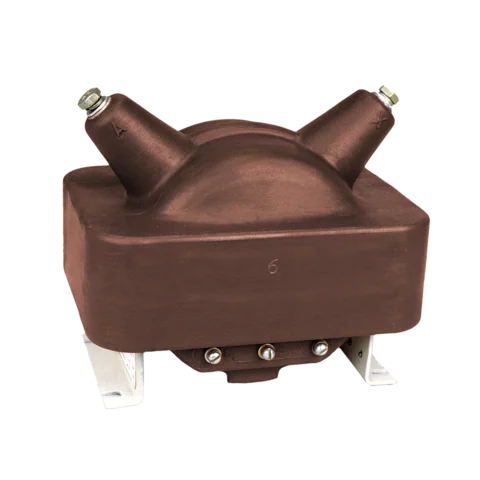

Незаземляемые трансформаторы напряжения НОЛ.11-6.05
ТУ16 - 2010 ОГГ.671 240.009 ТУ взамен ТУ16 - 98 ОГГ.671 241.025 ТУ
Трансформаторы НОЛ.11-6.05 предназначаются для совместной работы с распределительными устройствами комплексного типа, выступая в качестве средства обеспечения электропитания выключателей и управляющих систем в высоковольтных цепях. Кроме того, трансформатор напряжения данного типа активно используется в шахтах для обеспечения надежного контроля уровня напряжения в подводящих высоковольтных цепях.
Серийное производство оборудования ведется с учетом климатического исполнения «О». Таким образом, предусматривается эксплуатация трансформатора при температурах не ниже -10 градусов. Предельная величина в положительном сегменте достигает +45 градусов. Условиями использования оборудования допускается его установка на высотах не более одной тысячи метров в среде, не являющейся взрывоопасной, и агрессивной по отношению к металлическим деталям трансформатора.
Пространственное положение в процессе работы у НОЛ.11-6.05 может быть любым. Производителем установлен срок эксплуатации трансформатора в 30 лет, из которых первые пять лет (5,5 лет без эксплуатации) обеспечиваются заводской гарантией. Заземление устройства не требуется.
Максимальная величина напряжения во время работы составляет 7,2кВ. Максимальная мощность достигает 500ВА. Небольшая масса в 16кг существенно упрощает монтажные работы по установке трансформатора.
Модель позволяет одновременно задействовать оба ответвления. Номинальная мощность может выбираться заказчиков, при этом для экспортных поставок допускается производство трансформаторов с частотой 60Гц.
Назначение
Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.
Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400.
Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
