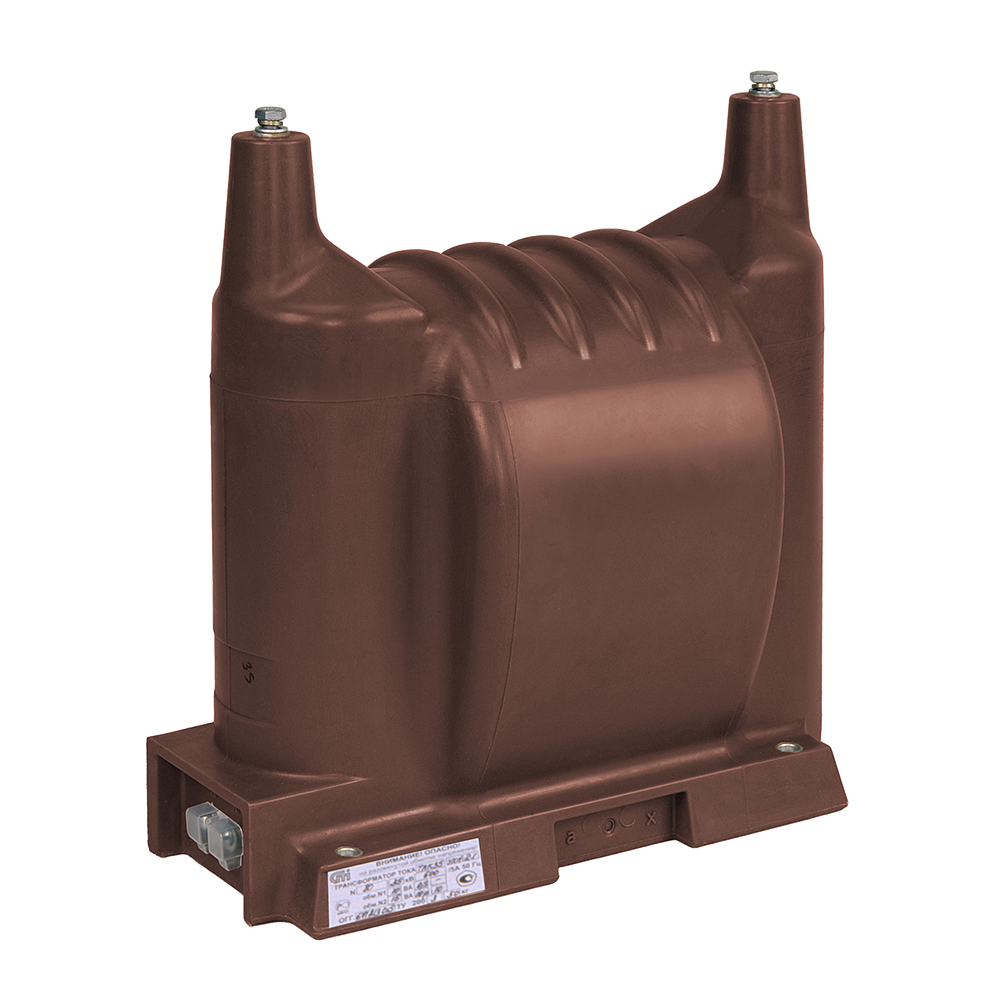

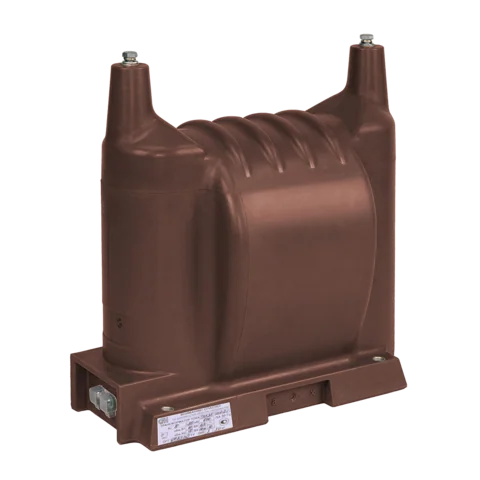

Трансформатор НОЛ-20(35) УХЛ2
Заменяет аналоги
Ключевые характеристики
| Завод-изготовитель | ОАО «СЗТТ» |
|---|---|
| Тип заземления | Незаземляемый |
| Тип трансформатора | Однофазный |
| Напряжение | 20 35; 20000 35000; 100; 20; 35 кВ |
| Изоляция | Литая |
| Место установки | Внутренняя |
| Межповерочный интервал | 16 лет |
| Гарантийный срок | 5 лет |
Уточним цену, наличие и срок, а информацию отправим в виде КП
Связаться напрямую: 8 800 250-78-42 · info@tkenergo.com
Информация о товаре
- Класс напряжения, кВ
- 20 35
- Наибольшее рабочее напряжение, кВ
- 24 40,5
- Номинальное напряжение первичной обмотки, В
- 20000 35000
- Номинальное напряжение вторичной обмотки, В
- 100
- Класс точности по ГОСТ 1983
- 0,2*; 0,5; 1; 3
- Номинальная мощность**, В∙А, с коэффициентом мощности активноиндуктивной нагрузки cos φ = 0,8 в классах точности: 0,2***
- 10 50
- Предельная мощность, В∙А, вне класса точности
- 630 1000
- Предельно допустимый длительный ток первичной обмотки, А
- 0,032 0,029
- Схема и группа соединения обмоток
- 1/1-0
- Номинальная частота переменного тока, Гц
- 50 или 60****
- Межповерочный интервал, лет
- 16
- Место установки
- Внутренняя
- Число обмоток, шт.
- до 2
- Класс точности
- 0,2 - 0,5 - 1,0 - 3,0
- Номинальное напряжение, кВ
- 20
- Номинальное напряжение, кВ
- 35
- Гарантия, лет
- 5
- Номенклатура
- НОЛ-20(35)
- Серия
- НОЛ
- Тип заземления
- Незаземляемый
- Тип трансформатора
- Однофазный
- Класс напряжения
- 20 35; 20000 35000; 100; 20; 35 кВ
- Место установки
- Внутренняя
Трансформатор НОЛ-20(35) УХЛ2 — однофазный измерительный трансформатор напряжения, серия НОЛ, класс напряжения 20 кВ, 35 кВ, 24 кВ и 40,5 кВ, мощность 10 50 кВА, класс точности 0,2, 0,5, 1 и 3, внутренняя установка. Позицию можно использовать для расчета КП, проверки наличия, подбора аналога и уточнения комплектности под проект.
Назначение и применение
НОЛ-20(35) УХЛ2 применяют для питания цепей измерения напряжения, учета электроэнергии, защиты, автоматики и сигнализации. При подборе важно сверить не только модель, но и фактическое исполнение: токи, напряжение, нагрузку вторичных цепей, климатическое исполнение, габариты и требования к документам.
Что проверить перед заказом
- Проверьте класс напряжения: 20 кВ, 35 кВ, 24 кВ и 40,5 кВ.
- Для измерительных цепей проверьте класс точности: 0,2, 0,5, 1 и 3.
- Количество вторичных обмоток: до 2.
- Условия установки: внутренняя установка.
- Тип изоляции: литая изоляция.
- Если модель меняется по проекту, приложите спецификацию или опросный лист: так быстрее подобрать точное исполнение или аналог.
Документы и подтверждение параметров
Для закупки можно запросить коммерческое предложение, паспорт, руководство по эксплуатации, сертификат, описание типа средства измерений, 3D-модель или опросный лист, если они нужны проектировщику, снабжению или службе эксплуатации.
Для трансформаторов напряжения при подборе ориентируются на ГОСТ 1983, требования проекта и ПУЭ для измерительных цепей. Конкретное исполнение лучше сверять по паспорту, сертификату и проектной спецификации: это снижает риск ошибки при замене, повторной закупке или подборе аналога.
Цена, наличие и сроки
Цена и срок поставки зависят от исполнения, текущей производственной программы и объема партии. Отправьте модель или список позиций — мы проверим наличие, возможный срок изготовления и предложим замену, если нужного исполнения нет в доступной поставке.
