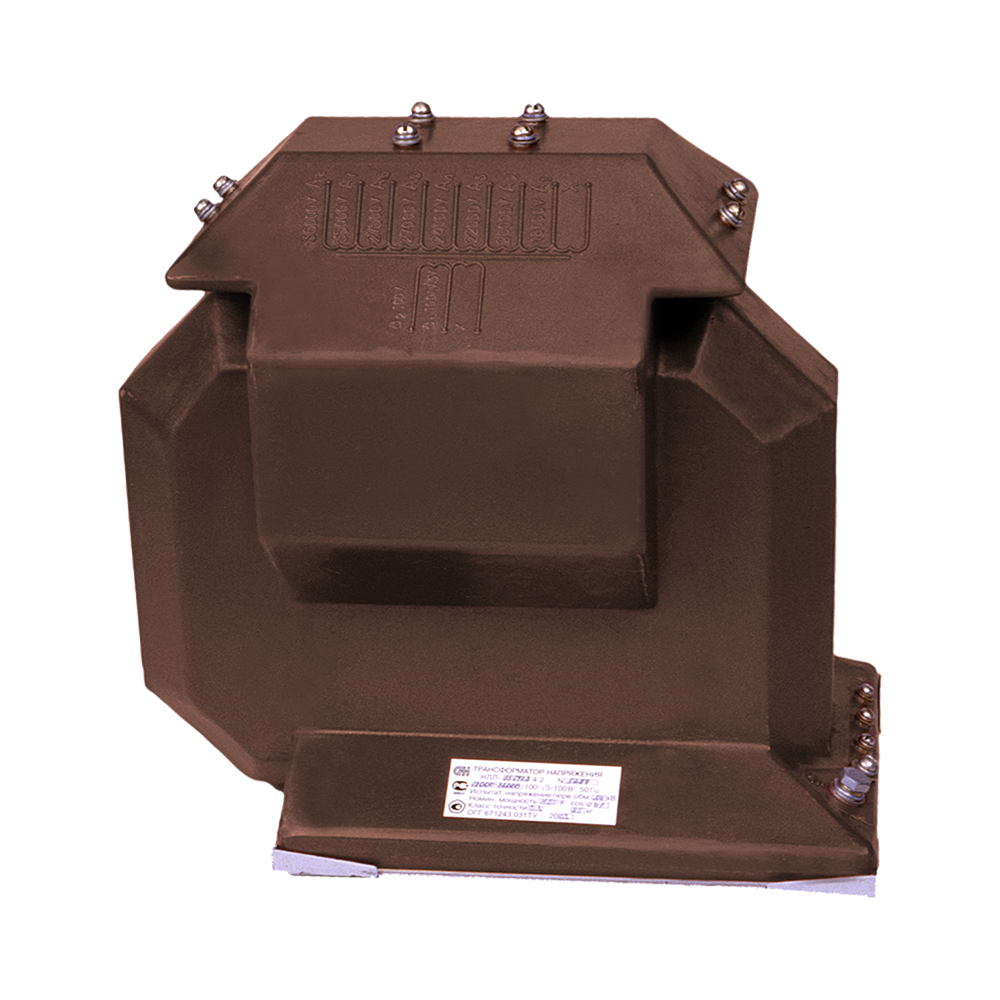

Трансформаторы напряжения НЛЛ-15 и НЛЛ-35
ТУ16 - 2010 ОГГ.671 240.001 ТУ
Назначение
Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 и 35 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.
Ответвление с номинальным вторичным напряжением 100/v3 В - для поверки трансформаторов напряжения классов точности 3,0; 3Р и 6Р.
Ответвление с номинальным вторичным напряжением 100 В - для поверки трансформаторов напряжения классов точности 0,05 и менее точных.
Климатическое исполнение "УХЛ", "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.
Дополнительно:
Трансформаторы НЛЛ-15 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-15-1 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-15-2 - с номинальным напряжением вторичной обмотки 100 В.
Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-2 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-3 - с номинальным напряжением вторичной обмотки 100 В.
Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-4 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-5 - с номинальным напряжением вторичной обмотки 100 В.
Патентная защита
Патент на изобретение № 2089956
