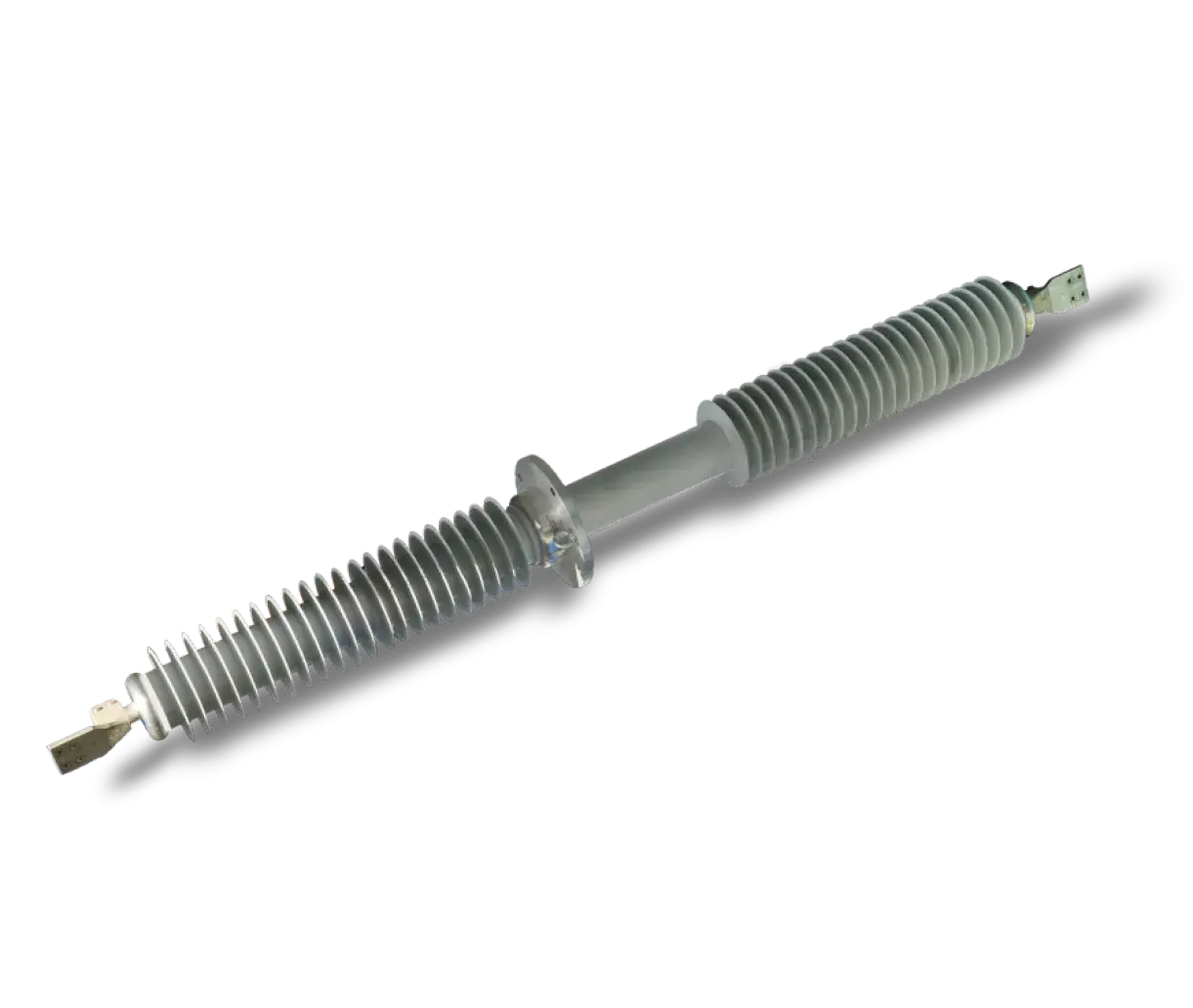

Высоковольтные вводы ГНЛПIII-90-126/2000 О1 (далее ВВ), предназначены для ввода линий высокого напряжения через стены и перекрытия и являются конструктивно самостоятельным изделием. При эксплуатации одна из частей ВВ находится на открытом воздухе, а другая – в помещении. Так же возможна эксплуатация, когда обе части находятся на открытом воздухе или в помещении.

Вводы имеют климатическое исполнение О категории размещения 1 по ГОСТ 15150. Для контроля изоляции ввода, на втулке имеется измерительный вывод (ПИН).

ВВ состоят из следующих основных конструктивных элементов:

- твердого изоляционного остова, изготовленного намоткой на центральную трубу нетканного полотна с последующей пропиткой эпоксидным компаундом (RIN- изоляция). Для выравнивания электрического поля бумажная намотка разделена на слои проводящими обкладками;

- соединительной втулки;

- измерительного вывода, который должен быть заземлен во время эксплуатации;

- опорного фланца, предназначенного для крепления ввода на стене (перекрытии);

- полимерной внешней изоляции, выполненной из литьевых кремнийорганических композиций;

- контактных клемм;

- экрана.

Полимерная гибкая внешняя изоляция является стойкой по отношению к трансформаторному маслу.

На вводах предусмотрено место под установку встроенных трансформаторов тока, которые могут быть изготовлены на нашем предприятии, что позволит получить оптимальное соотношение цена/качество.

Вводы с установленными на них встроенными трансформаторами тока могут заменять отдельно стоящие трансформаторы тока и, т.к. имеют литую изоляцию, то потребуют минимального обслуживания.
